| Place of Origin: | CHINA |
|---|---|
| Brand Name: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Model Number: | GYXTC8S Aerial Installation |
| Minimum Order Quantity: | 100km |
| Packaging Details: | 2000M / Wooden Spool / Carton |
| Delivery Time: | Normally 20 working days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1500KM / Month |
| Fiber: | G.652.D, G.655, 50/125um, 62.5/125um | Central Strength Member: | GFRP |
|---|---|---|---|
| Loose Tube: | Thermoplastic | Corrugated Steel Armor: | PSP |
| Jacket: | PE | Messenger: | Stranded Steel Wires |
| Package: | Wooden Spool ，Φ280*280mm | ||
| High Light: | Aerial Installation Fiber Optic Figure 8,Armored Fiber Optic Figure 8 |
||

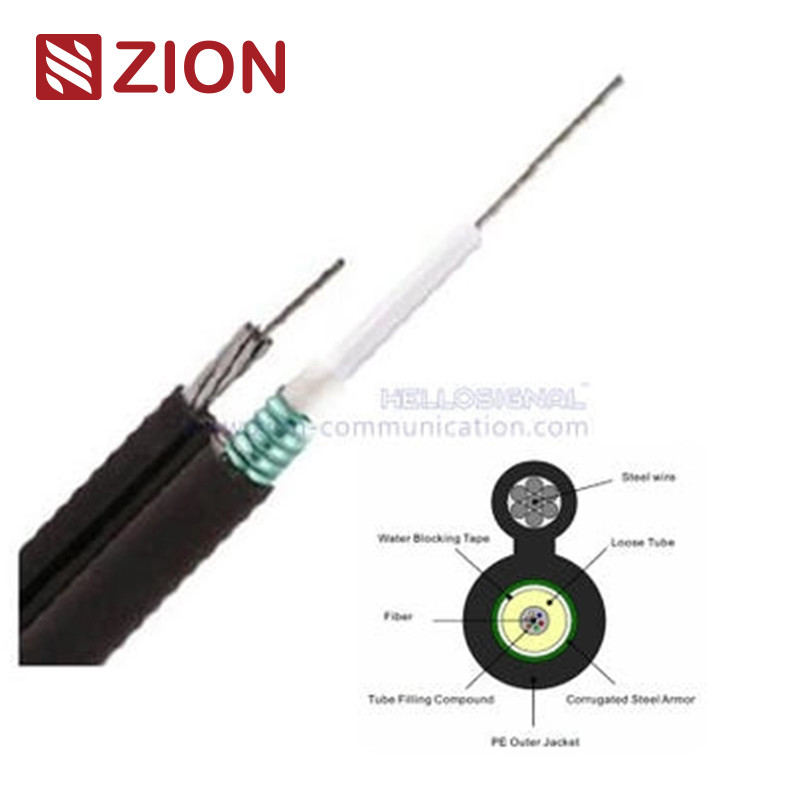

GYXTC8S PSP Armored Uni-Tube Aerial Installation Figure-8 Self-Supporting Optical Cable
|
GYXTC8S PSP Armored Uni-tube Aerial Installation Optical Fiber Cable |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Application: | |||||||||||||||||||||||||
| Good mechanical and environmental Performances. | |||||||||||||||||||||||||
| Small size and light weight, easy for installation. | |||||||||||||||||||||||||
| Self-supporting aerial installation. | |||||||||||||||||||||||||
| Characteristics: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Attenuation | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Bandwidth | @850nm | - | - | ≥500 MHz · km | ≥200 MHz · km | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 MHz · km | ≥600 MHz · km | |||||||||||||||||||||
| Polarization mode dispersion |
lndividual fibre | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Design link value (M=20,Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Technical Data: | |||||||||||||||||||||||||
| Item | Contents | Value | |||||||||||||||||||||||
| Fiber Count | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
| Loose Tube | Outer diameter (mm) | 3.0 | 3.0 | 3.0 | 3.0 | 3.2 | 3.2 | ||||||||||||||||||
| Steel Wire | Material | galvanized steel wire | |||||||||||||||||||||||
| Diameter (mm) | 7*1.2 | ||||||||||||||||||||||||
| Sheath | Thickness (mm) | Nominal:0.8 | |||||||||||||||||||||||
| Cable diameter(mm)Approx. | 6.3*15.0mm | ||||||||||||||||||||||||
| Cable weight(kg/km)Approx. | 125KG | ||||||||||||||||||||||||
| Operating temperature range(℃) | -40~+70 | ||||||||||||||||||||||||
| Tensile Strength Term(N) | 7000 | ||||||||||||||||||||||||
| Crush resistanoe(N/100mm) | 1500 | ||||||||||||||||||||||||
| The colour arrangement of fibre and tube is specified in the colour identification table. | |||||||||||||||||||||||||
| Other structure and fibre count are also available according to customer requirements. | |||||||||||||||||||||||||
